系列
|
pv系列軸向柱塞泵
|
|
規格
|
PV016, PV020, PV023, PV032, PV040, PV046, PV063, PV080, PV092, PV140, PV180, PV270等
|
|
|
工作壓力
|
額定壓力35MPa，尖峰壓力42MPa
|
|
|
控制方式：
帶標準壓力調節器
帶功率調節器
|
特性
|
l 安裝形式符合標準VDMA-24560
l 標準安裝形式：IS0 3019/2 4孔法蘭（公制）
l 可選安裝形式：IS0 3019/1 4孔法蘭(SAE)
l 大變量控制活塞帶強復位彈簧，響應快。
l 由于補償系統具有豐動的釋壓作用，故降低了向零流量變量時的壓力峰值
l 在低T作壓力下仍具有穩定的補償調節功能：低補償壓力為12-15bar
l 9柱塞設計并采用了預壓縮容積新技術使流量脈動減至有過的低水平
l 堅固的和經FEM優化的泵體結構降低了噪聲等級完整的變量控制類型
l 標稱扭矩的通軸傳動結構
l 相同規格、相同型式及幾乎所有具有相同的公制或SAE安裝法蘭的泵均可組合安裝
|
本型液壓泵為開式回路用帶通軸驅動的斜盤型軸向柱塞式液壓泵，可單泵及多泵組合使用。
液壓油液推薦
推薦使用好的礦物油基液壓油，如：符合標準DIN 51524第2部分規定的HLP油液。對于一般用途，要求Brugger值須大于30N/mm2；而對于重載液壓設備和快速循環及/或存在重載動態負荷的液壓系統，則須大于50 N/mm2，Brugger值的測定應符合DIN 51347-2的規定。詳情可參閱文件HY30-3248/UK《派克PV系列軸向柱塞泵用液壓油液》 。
粘度
正常工作時，油液粘度范圍應為16至100 mm2/s(cSt)，啟動時允許的高粘度為800 mm2/s (cSt)。
過濾要求
為使液壓泵和系統中其它液壓元件能大程度地發揮其功能和延長使用壽命，應對工作油液采取的過濾措施，以保護系統免受污染。油液的清潔度采用按 4406:1999規定的固體顆粒污染度等級予以評定，并使用過濾器對油液進行過濾凈化，過濾器濾芯的質量應符合相應標準的規定。對于一般液壓系統，保證其滿意地工作所要求的油液污染度等級不高于 4406:1999規定的20/18/15。若要求能保證液壓元件的長使用壽命，則油液的污染度等級不高于 4406:1999規定的18/16/13。
密封件
查閱液壓液的技術條件，檢查其與密封材料的化學相容性。檢查密封材料的適用溫度范圍，并與系統工作及環境的溫度范圍相比較。N - 丁晴橡膠 -40 ... +90℃注: 高油液溫度將會出現在液壓泵的泄油口處，可比油箱溫度高25℃。
技術特征
• 低噪聲
• 響應快
• 工作運行友善
• 自吸轉速高
• 結構緊湊
• 公稱扭矩的通軸驅動結構
用于開式回路的PV032R1K1T1NMMC斜盤式柱塞泵，大排量 32 cm3/rev，當轉速為1500rpm時，流量為48 l/min，輸入功率31 KW，高轉速2800 rpm ,重量為30 KG。

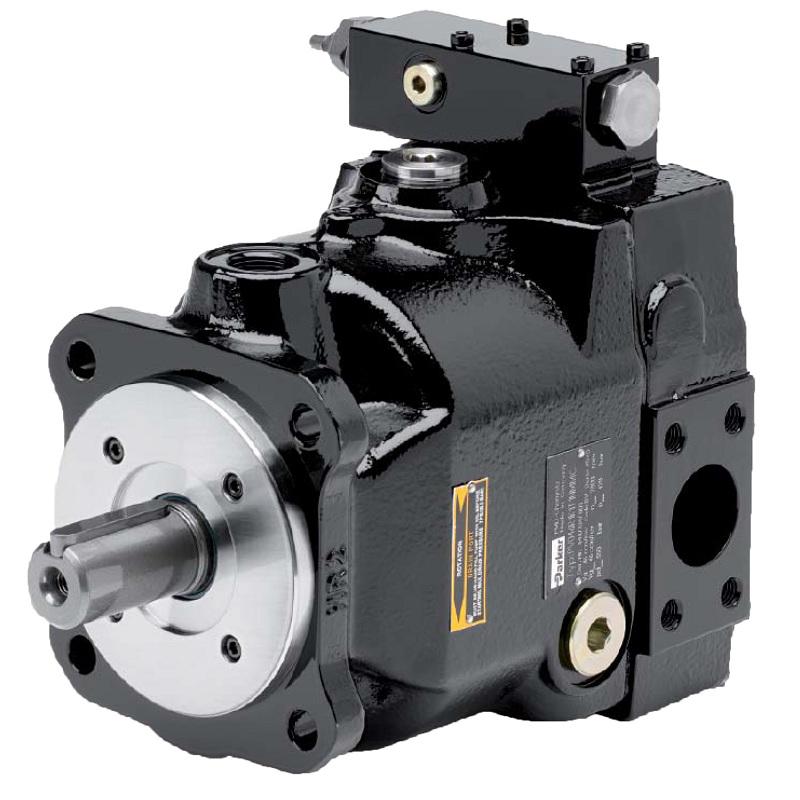

產品展示:
 |
 |
 |
 |
 |
 |
 |
 |
 |
 |
 |
 |
